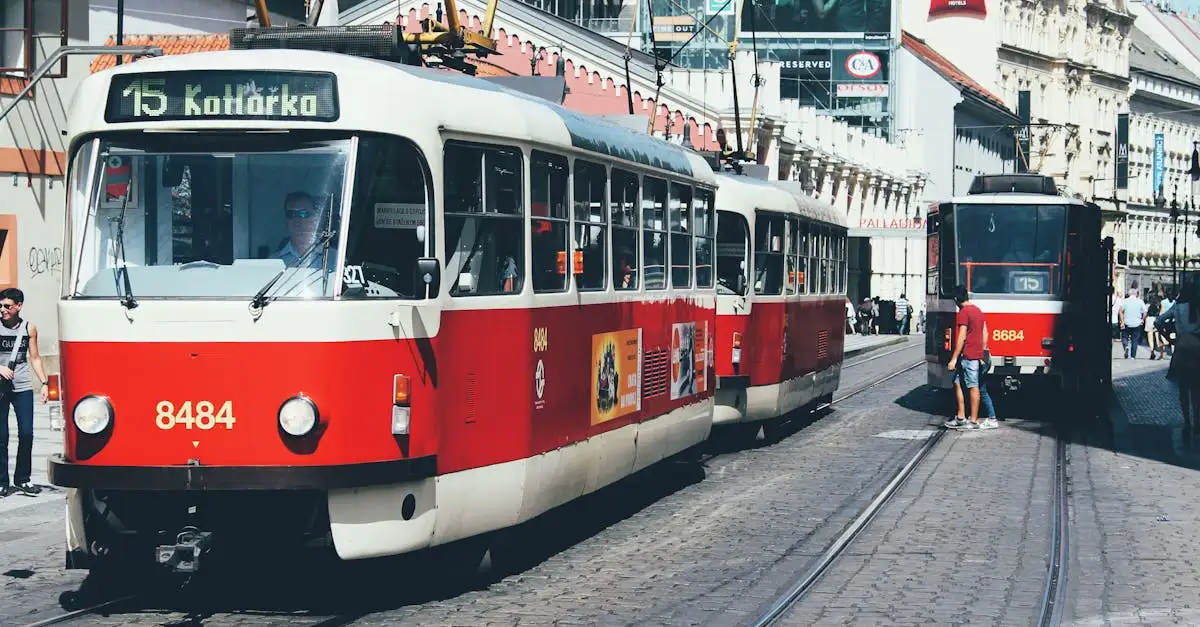

Come funzionano i tram nelle infrastrutture ferroviarie urbane
Il tram è uno dei mezzi di trasporto piu' longevi e al tempo stesso piu' innovativi della mobilità urbana. Inventato nella sua forma elettrica nella seconda metà dell'Ottocento, è rimasto protagonista del trasporto pubblico nelle grandi città europee e, dopo un periodo di declino nel Novecento, sta vivendo oggi una seconda giovinezza grazie a tecnologie avanzate e a una crescente attenzione alla sostenibilità ambientale. Capire come funziona un tram significa addentrarsi in un sistema complesso che integra ingegneria ferroviaria, urbanistica e tecnologia elettronica.
La struttura di base: rotaie, scartamento e armamento tranviario
Il tram è un veicolo su rotaia che si muove su binari integrati nella sede stradale o su tratte riservate. La sua infrastruttura di base, definita armamento tranviario, comprende diversi elementi fondamentali che determinano le caratteristiche di funzionamento e comfort del sistema.
Le rotaie e il profilo Phoenix
A differenza delle rotaie ferroviarie tradizionali, le rotaie tramviarie integrate nel manto stradale utilizzano un profilo specifico chiamato profilo Phoenix. Questo profilo è progettato per inserirsi perfettamente nella pavimentazione senza creare dislivelli pericolosi per pedoni, ciclisti e autoveicoli. Presenta una superficie di rotolamento per il cerchione del tram affiancata da una gola entro cui scorre il bordino, la flangia metallica che mantiene la ruota sul binario.
Lo scartamento, ovvero la distanza tra le due rotaie, può variare da sistema a sistema. In Italia, le principali reti tramviarie di Roma, Milano e Torino utilizzano uno scartamento di 1445 mm, differente di soli 10 mm rispetto allo scartamento standard ferroviario di 1435 mm. Questa differenza, apparentemente minima, è sufficiente a impedire la circolazione diretta di tram sulla rete ferroviaria ordinaria, un problema che le tecnologie moderne del tram-treno cercano di superare.
L'armamento antivibrante
Uno degli aspetti tecnici piu' importanti dell'infrastruttura tranviaria moderna è l'armamento antivibrante. Le rotaie vengono posate su supporti elastici e incorporate in materiali fonoassorbenti che riducono drasticamente le vibrazioni e il rumore trasmessi al suolo e agli edifici circostanti. I tram moderni con armamento antivibrante producono emissioni sonore nettamente inferiori rispetto ai vecchi tram su rotaie rigide e addirittura paragonabili o inferiori al rombo dei motori dei bus diesel.
L'alimentazione elettrica: pantografo e linea aerea
Il tram è un veicolo elettrico e la sua alimentazione avviene attraverso un sistema che comprende una sorgente di energia esterna, un dispositivo di captazione e un circuito di ritorno.
La linea aerea di contatto
Nel sistema tradizionale, l'energia elettrica viene trasmessa al tram attraverso una linea aerea di contatto (LAC), un filo conduttore teso sopra il binario a un'altezza regolamentare. Questa linea è alimentata in corrente continua a 600 V (in alcuni sistemi fino a 750 V) da sottostazioni elettriche distribuite lungo il percorso.
Il pantografo
Il dispositivo di captazione montato sul tetto del tram è il pantografo, una struttura meccanica a forma di braccio snodato che mantiene costante il contatto con il filo aereo grazie a una pressione controllata. Il pantografo porta in cima uno strisciante, una scarpa di materiale conduttore a larga superficie di contatto che scorre a contatto con il filo senza danneggiarlo. Tramite il pantografo, l'energia elettrica fluisce verso i motori di trazione del tram.
Le rotaie, collegate al polo negativo della sottostazione elettrica, fungono da conduttore di ritorno per la corrente, chiudendo il circuito elettrico. Questo è il motivo per cui le rotaie tranviarie devono essere elettricamente isolate dalla struttura stradale in certi punti: una dispersione di corrente nel terreno potrebbe causare corrosione elettrochimica delle tubazioni metalliche sotterranee.
Sistemi catenary-free: tram senza filo
Nelle aree storiche o dove la linea aerea sarebbe esteticamente invasiva, si ricorre a sistemi di alimentazione alternativi. Tra questi:
- Alimentazione a terra: conduttori annegati nel manto stradale tra i binari vengono attivati solo sotto il tram per sicurezza. Il sistema APS (Alimentation par Sol) di Alstom è in funzione a Bordeaux, Dubaï e diverse altre città
- Sistema TramWave: sviluppato da AnsaldoBreda, funziona con un principio simile ed è stato sperimentato a Napoli
- Supercondensatori e batterie: alcuni tram moderni sono dotati di sistemi di accumulo che consentono di percorrere brevi tratti senza alimentazione esterna, ricaricandosi nelle stazioni o in tratti con filo aereo
I motori e il sistema di trazione
I tram moderni utilizzano motori elettrici ad alta efficienza, generalmente motori asincroni trifase controllati da inverter. La trazione avviene attraverso una trasmissione che trasferisce il moto dei motori agli assi delle ruote. I motori non si trovano in una sala macchine separata ma sono integrati direttamente nei carrelli, le strutture su cui poggiano e ruotano le casse del tram.
La frenatura rigenerativa
Una delle caratteristiche piu' importanti dei tram moderni dal punto di vista energetico è la capacità di frenare per rigenerazione. Quando il tram decelera, i motori elettrici invertono la loro funzione e lavorano come generatori, convertendo l'energia cinetica del tram in energia elettrica. Questa energia puo' essere:
- Reimmessa nella linea aerea e utilizzata da altri tram in accelerazione sulla stessa linea
- Immagazzinata in supercondensatori o batterie installate a bordo o nelle sottostazioni
- Dissipata in resistenze di frenatura se non ci sono altri utilizzatori disponibili
Nei sistemi tramviari moderni, la frenatura rigenerativa puo' recuperare fino al 30-40% dell'energia consumata in fase di accelerazione, con un significativo beneficio sui consumi complessivi della rete.
La gestione della circolazione: differenze con la ferrovia
Il tram condivide con la ferrovia i principi di base della trazione su rotaia, ma il suo funzionamento nella circolazione è profondamente diverso. Questa differenza deriva dalla sua natura di veicolo urbano, progettato per integrarsi nel traffico cittadino.
Circolazione a vista
Il principio fondamentale della circolazione tramviaria è quello della circolazione a vista: il conducente del tram vede il percorso davanti a sé e regola la velocità e la fermata in base a cio' che osserva direttamente, compresi semafori, pedoni, veicoli e altri ostacoli. Questo è radicalmente diverso dalla ferrovia, dove la circolazione è regolata da un sistema di blocco che garantisce la separazione dei treni attraverso segnali, telecomando e sistemi automatici di distanziamento.
La circolazione a vista impone velocità massime contenute sui tram, generalmente non superiori ai 70-80 km/h anche su tratte riservate, e abbassa ulteriormente in sede promiscua con il traffico stradale ordinario.
L'asservimento semaforico
Per garantire puntualità e ridurre i tempi di viaggio, i tram moderni sono equipaggiati con sistemi di priorità semaforica. Quando il tram si avvicina a un incrocio, il sistema segnala la sua presenza alla centralina semaforica, che anticipa il verde per il tram e prolunga il rosso per il traffico trasversale. Questo meccanismo, detto asservimento semaforico, permette al tram di attraversare gran parte degli incroci senza fermarsi, migliorando significativamente la velocità commerciale.
La sede tramviaria: riservata, protetta e promiscua
Una variabile fondamentale nelle prestazioni di una rete tramviaria è il tipo di sede in cui il tram circola. Si distinguono tre tipologie principali:
- Sede promiscua: il tram condivide la carreggiata con gli altri veicoli. È la soluzione meno efficiente dal punto di vista della velocità ma la meno costosa da realizzare
- Sede protetta: il binario è fisicamente separato dalla carreggiata da cordoli, dislivelli o aiuole. Gli autoveicoli non possono accedere alla sede del tram, ma è comunque possibile attraversarla ai semafori. Garantisce un netto miglioramento di puntualità e velocità
- Sede riservata: il binario corre su un percorso completamente separato dal traffico veicolare, come nei casi di tratte su viadotto, in galleria o su percorsi verdi esclusivi. È la soluzione piu' performante e avvicina il tram alle prestazioni di una metropolitana leggera
Solo le sedi protette o riservate garantiscono al tram tempi di viaggio certi e competitivi rispetto all'automobile. Con sede promiscua, il tram è soggetto agli stessi problemi di congestione dei bus.
I tram moderni: tecnologie avanzate e accessibilità
I tram di nuova generazione sono veicoli ad alta tecnologia che combinano comfort, efficienza energetica e accessibilità universale.
Il pianale ribassato
Una delle innovazioni piu' importanti dei tram degli ultimi trent'anni è il pianale ribassato o ultra-ribassato. Nei tram tradizionali, l'accesso richiedeva la salita di gradini, rendendo difficoltoso l'utilizzo per persone con disabilità motorie, anziani, passeggeri con passeggini o bagagli ingombranti. I tram moderni con pianale a 300-350 mm dal suolo consentono l'accesso di livello con le fermate attrezzate, eliminando completamente le barriere architettoniche.
Sistemi di assistenza alla guida
I tram di ultima generazione montano sistemi elettronici di assistenza alla guida simili a quelli sviluppati per l'automobile autonoma: radar, LiDAR e telecamere monitorano costantemente l'ambiente circostante, mentre il sistema anti-collisione (TFCW, Train Forward Collision Warning) attiva automaticamente la frenata d'emergenza in presenza di ostacoli sulla via. Questi sistemi non sostituiscono il conducente ma lo assistono riducendo il rischio di incidenti.
Climatizzazione e comfort
I nuovi tram sono dotati di impianti di climatizzazione a basso impatto ambientale con refrigeranti ecologici, illuminazione LED ad alta efficienza energetica e sistemi di informazione ai passeggeri in tempo reale. La connettività Wi-Fi è ormai standard sulla maggior parte delle flotte di nuova generazione nelle città italiane ed europee.
Il tram-treno: un sistema ibrido per la mobilità metropolitana
Una delle innovazioni piu' interessanti degli ultimi anni è il tram-treno, un veicolo capace di circolare sia sulle infrastrutture tramviarie urbane sia sulla rete ferroviaria convenzionale, integrando due sistemi che storicamente erano rimasti separati.
Il tram-treno deve soddisfare due insiemi di requisiti tecnici molto diversi: quelli tranviari (pianale ribassato, capacità di circolazione a vista, integrazione nel traffico urbano) e quelli ferroviari (sistemi di sicurezza, segnalamento, velocità massime superiori). Le soluzioni tecniche adottate dai diversi produttori variano, ma in generale i tram-treno sono equipaggiati con doppi sistemi di alimentazione, doppi sistemi di frenatura e doppi sistemi di segnalamento compatibili con le normative sia tranviarie sia ferroviarie.
In Italia, il progetto di tram-treno è stato a lungo al centro di discussioni tecniche e normative. L'ANSFISA (Agenzia Nazionale per la Sicurezza delle Ferrovie e delle Infrastrutture Stradali e Autostradali) ha sviluppato un quadro normativo specifico per regolamentare la circolazione di questi veicoli ibridi sulla rete italiana.
Domande frequenti
Come si alimenta elettricamente un tram?
Il tram riceve energia elettrica attraverso un pantografo montato sul tetto, che mantiene il contatto con una linea aerea conduttrice tesa sopra il binario. La corrente, solitamente continua a 600-750 V, fluisce dal pantografo ai motori di trazione. Il circuito di ritorno avviene attraverso le rotaie, collegate al polo negativo della sottostazione elettrica. Nelle aree dove la linea aerea non è installata per ragioni estetiche, si usano sistemi di alimentazione a terra o batterie di bordo.
Qual è la differenza tra sede protetta e sede promiscua per un tram?
In sede promiscua il tram condivide la carreggiata con auto e bus, ed è soggetto alla congestione del traffico. In sede protetta, il binario è fisicamente separato dal traffico veicolare da cordoli o aiuole: il tram circola in modo indipendente, rispettando i semafori agli incroci ma senza essere ostacolato dai veicoli. La sede protetta garantisce puntualità e velocità commerciale nettamente superiori, rendendo il tram competitivo rispetto all'auto.
Come funziona la frenatura rigenerativa nei tram?
Quando il tram decelera, i motori elettrici invertono il loro funzionamento e operano come generatori, trasformando l'energia cinetica del tram in energia elettrica. Questa energia viene reimmessa nella linea aerea (per essere usata da altri tram in accelerazione) oppure immagazzinata in supercondensatori o batterie. Nei sistemi moderni, la frenatura rigenerativa permette di recuperare il 30-40% dell'energia consumata, riducendo significativamente il consumo complessivo della rete.
Cos'è il tram-treno e dove viene usato?
Il tram-treno è un veicolo ibrido capace di circolare sia sulle reti tramviarie urbane sia sui binari ferroviari convenzionali. Combina le caratteristiche tecniche dei due sistemi (pianale ribassato, velocità urbane, ma anche sistemi di sicurezza e segnalamento ferroviario). Viene usato per collegare il centro città con aree suburbane o cittadine vicine senza il trasbordo su altri mezzi. In Europa è diffuso in Germania, Francia e Svizzera; in Italia il quadro normativo è ancora in sviluppo.
Perché i tram sono considerati piu' ecologici degli autobus?
I tram sono alimentati a elettricità, il che elimina le emissioni dirette di CO2 e particolato nel punto di utilizzo. Inoltre, grazie alla frenatura rigenerativa, recuperano parte dell'energia consumata. I tram sono anche piu' efficienti energeticamente per passeggero-chilometro rispetto ai bus, soprattutto ad alta frequentazione. Con l'incremento delle energie rinnovabili nella produzione elettrica, il bilancio ambientale del tram migliora ulteriormente nel tempo.
Come funziona l'asservimento semaforico per i tram?
L'asservimento semaforico è un sistema di priorità che consente al tram di comunicare la propria posizione e direzione alla centralina semaforica degli incroci. Quando il tram si avvicina, il sistema anticipa automaticamente il verde per il tram e allunga il rosso per il traffico trasversale, permettendo al convoglio di attraversare gli incroci senza fermarsi o con minimo ritardo. Questo meccanismo contribuisce in modo significativo a ridurre i tempi di percorrenza e migliorare la puntualità del servizio.
